AP的串行数字信号测试解决方案

发布时间:2022-03-09作者:Ben Wong来源:浏览次数:2844
  • 产品详细
  • 串行数字信号连接及分析功能在产品设计开发过程中对于工程师们评价不同的设计方案是一个非常重要且强大的功能, 让工程师可以深入到电路板级别的信号. 因此对串行数字实现直接连接并执行测试, 在音频产品设计开发过程中是一个非常重要的工作. AP提供的DSIO串行数字接口选件, 让工程师可以直接连接到编解码器, DSP, 模/数转换器, 数/模转换器, 采样率转换器的输入和输出接口.

    脉宽电压, 采样率, 字长, 数据长度以及数据和时钟之间的时间关系都可以设定来适应不同设备以及不同应用场景.

    DSIO选件为APx500系列音频分析仪增加多通道串行数字信号输入输出接口, 提供对芯片级数字信号的直接连接能力, 如:I2S, DSP, Left justified, right justified等, 而且还支持TDM和多数据线路配置, 最高支持16通道的音频数据.


    硬件连接

    DSIO接口选件的发射器和接收器均使用HD-15连接器, 每个连接器内引脚分成了主时钟(Master), 帧时钟(Frame), 通道时钟(Channel)和位时钟(Bit)的连接端, 有四组数据线路, 可传递8通道的音频数据; 或者配置成TDM, 最高支持16通道音频数据. 除了发射器和接收器端口, 模块还专门配置了信号监视端口, 端口的信号与发射器或接收器端口的信号是完全相同的. 工程师可以使用外部的信号监视装置(如: 示波器)直接监测DSIO模块的输出或输入信号.

    发射器和接收器均配置了独立, 可编程控制主时钟, 因此设备可同时存在两个主时钟, 对于SRC产品测试时是非常方便和重要的.


    有用的预设参数和简易设置

    DSIO模块完全符合APx易用性的要求. 参数设置面板包含了自动时钟计算功能以及活动的时基图. 内置支持left justified, right justified, I2S 和 DSP格式数字信号. 同时包含当前流行音频设备测试所需的预设参数. 参数配置可以保存为文件, 储存在项目文件中或电脑本地, 以便后续调用.


    当使用DSIO作为输入输出接口时, 所有APx的测试项目都可以使用, 除此之外, 还有专门针对系统诊断的测试项目, 如信号源的Walking ones, Walking Zeros以及Constant Value, 分析仪的Bit test, 可以用来进行数据位测试, 检验数据位的精确度.


    典型应用情景

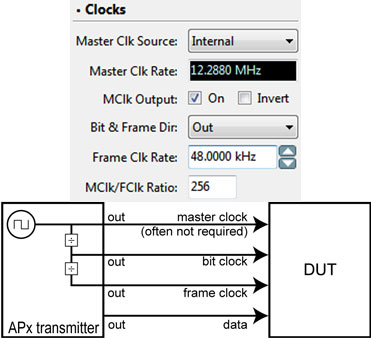

    情景一: 被测设备工作所需的所有时钟由AP分析仪提供


    情景二: AP分析仪提供主时钟, 被测设备生成其他时钟


    情景三: 外部主时钟供应给被测设备以及分析仪, 分析仪生成其它时钟


    情景四: 外部主时钟供应给被测设备, 被测设备生成其它时钟


    Digital Serial and HDMI


    DSIO模块本身就具有很多应用场景. 跟HDMI模块结合一起使用时, 高清音频测试变成可能. 两个选件模块之间的连通可以搭建快速而简易的HDMI芯片测试系统, 为设计工程师提供电路板板级信号调试的机会.

    也是世界上唯一一台可以直接与HDMI接收和发射芯片直连的分析仪, 传送高数据位速率的音频数据, 如: dts-HD.
